2 mm na meradlo: Konverzné tabuľky pre veľkosti plechov, drôtov, trubíc a ihiel

Dielenský výkres si vyžaduje 2 mm stenu na ohýbanej oceľovej rúre. Potvrdenie mlyna hovorí, že 14 gauge. Materiál prichádza, stena meria 1,9 mm a vôľa tŕňa vypočítaná pre 2 mm stenu už nezodpovedá rúre na stroji. Nič nebolo zámerne nesprávne objednané. Meradlo a milimetre jednoducho neopisujú to isté.

Krátka odpoveď: 2 mm je asi 14 gauge pre oceľový plech, zhruba 12 gauge pre hliníkový plech, asi 12 AWG pre drôt a takmer 14 BWG pre rúrkovú stenu. Každé číslo pochádza z iného meracieho systému vytvoreného pre iný materiál. Keď už viete, ktorý systém sa vzťahuje na vašu časť, konverzia trvá niekoľko sekúnd namiesto odmietnutého prvého článku.

2 mm na Gauge: Tabuľka rýchleho prevodu

2 mm sa rovná 0,0787 palca alebo 78,7 mil. Nižšie uvedená tabuľka zobrazuje najbližšie meracie číslo v hlavných systémoch používaných pre plechy, drôty a rúrky a ako ďaleko každý z nich sedí od skutočných 2 mm.

Pozorne si prečítajte posledný stĺpec. 14 gauge znamená 1,897 mm na plechu z uhlíkovej ocele, 1,984 mm na nehrdzavejúcej a 2,108 mm na rúre, takže objednávka, ktorá hovorí, že samotná 14 gauge ponecháva viac ako 0,2 mm otvorených na interpretáciu.

Prečo meradlo nemá jednotný metrický ekvivalent

Meradlo je zvyk číslovania, nie jednotka. Každý systém sa vracia k obchodu, ktorý potreboval skratku na objednávanie materiálu skôr kreslením ako meraním. Rovnaké číslo teda znamená rôzne hrúbky a krok medzi susednými číslami nie je konštantný.

Štyri rodiny pokrývajú takmer každé 2 mm puzdro:

• US Standard Gauge pre plechy a plechy zo železa a ocele, štandardné pre plechy z uhlíkovej ocele v Severnej Amerike.
• Hnedé a ostré, používané na hliník, mosadz a iné neželezné plechy.
• AWG a SWG, používané pre kruhové drôty a tyče v Severnej Amerike a Spojenom kráľovstve.
• Birmingham Wire Gauge a frézovacie stoly, používané na hrúbku steny rúr.

Prevodník, ktorý vracia jedno číslo pre 2 mm, je užitočný iba vtedy, ak viete, ktorá tabuľka ho vyrobila.

Plech: V každom stole sú 2 mm

Pre plech z uhlíkovej ocele je hrúbka 14 1,897 mm a 13 gauge je 2,278 mm, takže skutočný 2 mm plech spadá medzi ne a je oveľa bližšie k 14 gauge. Keď výkres vyžaduje 14 gauge a fréza dodáva 2 mm, obe strany zvyčajne akceptujú náhradu, ale diel je asi o 5 percent tenší ako nominálny popis.

Nehrdzavejúci a pozinkovaný plech majú svoje vlastné hodnoty 14, 1,984 mm a 1,994 mm, obe v rámci 1 percenta od 2 mm. Hliník je odľahlý. Podľa Browna a Sharpa je 2 mm najbližšie k 12 gauge pri 2,052 mm, zatiaľ čo 13 gauge na 1,829 mm je 8,5 percent svetla. Výber hliníka s hrúbkou 13 pre 2 mm dizajn je zmenou dizajnu, nie rozdielom v zaokrúhľovaní.

Automatický systém na laserové rezanie rúr a zrážanie hrán Gipfel Plne automatizované viacosové rezanie rúr laserom s prepínateľnými skľučovadlami podporuje vysoko presné spracovanie rúr; relevantné, keď rozdiely v hrúbke ovplyvňujú zaostrenie, plyn a kvalitu hrán. Zobraziť produkt →

Ovplyvnené je aj rezanie. Poloha zaostrenia, tlak pomocného plynu a rýchlosť posuvu sa nastavia z nameranej hrúbky a pri rezaní plechu s hrúbkou 1,897 mm programom napísaným pre 2 mm má tendenciu zanechávať nečistoty alebo drsnejší okraj.

Drôt: Priemer 2 mm nie je 2 mm štvorcový

Pre plný okrúhly drôt je 2 mm 12 AWG v Severnej Amerike, kde 12 AWG meria 2,053 mm, a 14 SWG vo Veľkej Británii, kde 14 SWG meria 2,032 mm. Ten istý drôt nesie dve rôzne meracie čísla v závislosti od normy za výkresom.

Plocha a priemer sú tiež ľahko zameniteľné. Elektrický kábel je dimenzovaný podľa prierezu a 2,0 mm štvorcový vodič meria približne 1,63 mm naprieč, takmer 14 AWG. Naproti tomu plný drôt s priemerom 2 mm má prierez 3,14 mm štvorcových. Ak si objednáte jeden, keď to znamenalo, že druhý bude o 23 percent tenší v priemere alebo o 57 percent ťažší pri rovnakej dĺžke.

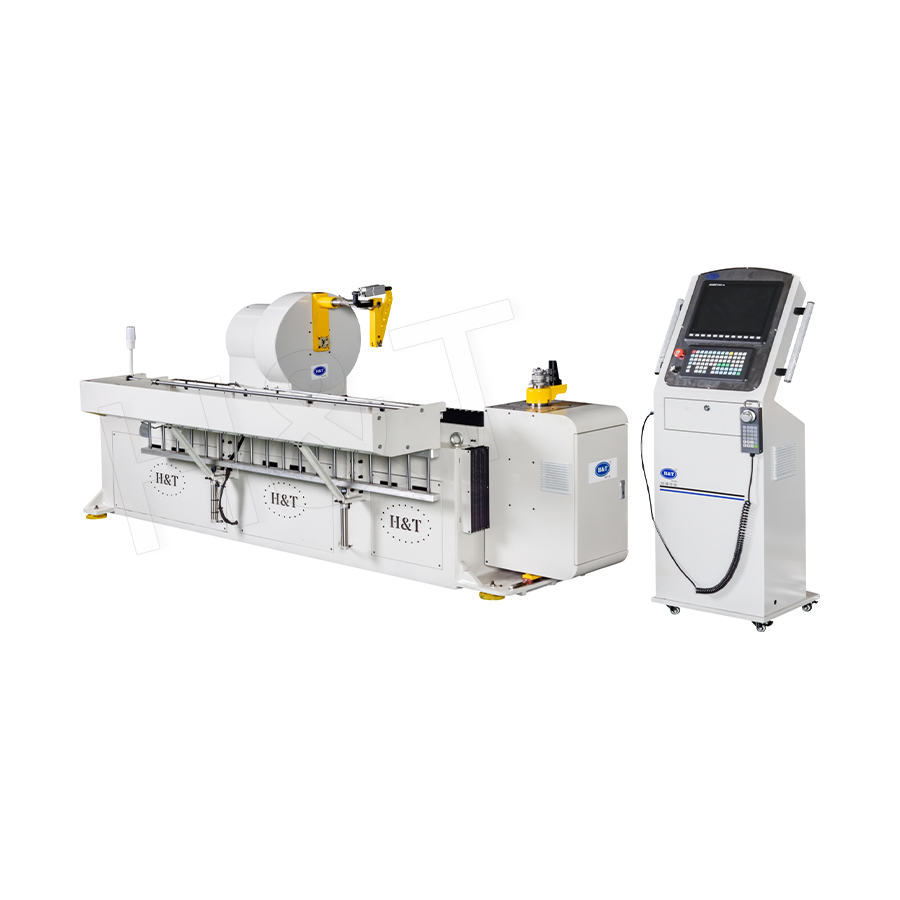

CNC ohýbačka rúr a drôtov série H&T CNC ohýbačka hliníkových rúr, železných rúr a kovových drôtov s automatickým vkladaním a nastaviteľným polomerom ohybu 10–60 mm; užitočné, keď zmeny priemeru drôtu ovplyvňujú nastavenie. Zobraziť produkt →

Priemer drôtu na stroji nastavuje drážku podávacieho valca, polomer ohybu dostupný z matrice a kompenzáciu spätného pruženia používanú na dosiahnutie konečného uhla. 1,9 mm drôt v programe zostavenom pre 2 mm sa uvoľňuje inak a môže prechádzať cez uhlovú toleranciu 1 stupňa.

Rúrka a potrubie: Prečo sú 2 mm bezpečnejšie ako meradlo

Hrúbka steny rúry spôsobuje najväčšie problémy, pretože ju neriadi žiadna autorita. Niektoré závody dedia čísla z meradla plechu a iné sa riadia meradlom Birmingham Wire. Pod BWG je 14 gauge 2,108 mm a 15 gauge je 1,829 mm, takže medzi nimi sedí 2 mm stena, bližšie k 14 BWG.

Hrúbka steny ovláda viac ako hmotnosť. Pomer vonkajšieho priemeru k hrúbke steny rozhoduje o tom, či ohyb potrebuje tŕň a koľko oválnosti sa objaví na dotyčnici. Pokles z 2 mm na 1,829 mm zvyšuje tento pomer približne o 9 percent na 25 mm trubici, čo je často rozdiel medzi ohybom, ktorý drží svoj tvar, a ohybom, ktorý sa splošťuje.

Presný stroj na rezanie kovových tyčí za studena Plne automatická studená píla na kruhovú oceľ, rúry, hliníkové profily a zliatiny medi, so servoposuvom a frézami z tvrdokovu; vyhovuje presným rezom, keď sa hrúbka steny mení. Zobraziť produkt →

Strihanie posunov tiež. Píla za studena pre 2 mm stenu otrepáva rôzne na 1,8 mm materiáli a nasledujú stanice na zrážanie hrán a odihlovanie. Miešanie nominálnej 2 mm trubice s meradlom očíslovanej trubice je najlepšie vyriešiť pred odsúhlasením nástrojov. Pre stranu ohýbania toho istého rozhodnutia pozri ako funguje CNC ohýbanie .

Ostatné meradlá, ktoré spĺňajú 2 mm

Ďalšie dva systémy sa objavujú dosť často na to, aby na tom záležalo. Hadička s lekárskou ihlou je očíslovaná podľa vonkajšieho priemeru podľa ISO 9626, kde 14 G je 2,109 mm a 15 G je 1,829 mm, takže hadička s ihlou s priemerom 2 mm sa nazýva 14 gauge. Pri práci s fóliou a fóliou sa hrúbka uvádza v miloch alebo mikrónoch a 2 mm je 78,7 mil alebo 2 000 mikrónov. Pretože niektorí dodávatelia filmov považujú meradlo za tisícinu palca a iní za jednu desaťtisícinu, číslo ako 100 potrebuje písomnú definíciu pred zadaním objednávky.

Aký je 0,1 mm rozdiel na úrovni predajne

Odchýlka 0,1 mm znie ako zanedbateľná, kým nedosiahne skutočný proces. Zvyčajné dôsledky sú predvídateľné:

• Tuhosť v ohybe klesá s kockou hrúbky, takže o 5 percent tenšia stena stráca približne 15 percent svojej odolnosti voči splošteniu.
• Upínacie matrice, klieštiny a podávacie valčeky s veľkosťou 2 mm môžu skĺznuť alebo označiť povrch s hrúbkou 1,9 mm, najmä na nereze.
• Odpruženie sa posunie o zlomok stupňa, ktorý sa hromadí v časti s viacerými ohybmi.
• Kvalita rezu laserom, výška otrepu a vzhľad skosenia sledujú meranú stenu, nie nominálnu.
• Hmotnosť a cena sa priamo riadia hrúbkou, takže o 5 percent tenší plech znamená asi o 5 percent menej zaplateného materiálu.

Tichým rizikom je nákup. Tri mlyny s meradlom 14 môžu dodávať 1,87 mm, 1,90 mm a 1,95 mm, všetko v rámci svojej vlastnej komerčnej tolerancie. Ak je na výkrese uvedené iba meradlo, obchod zdedí variáciu. Uvedenie hrúbky v milimetroch s explicitným pásom odstráni argument.

Ako previesť 2 mm na meradlo bez hádania

Krátky kontrolný zoznam udržuje konverziu čestnou:

1. Potvrďte materiál a formu: list, drôt, hadička, ihlová hadička alebo fólia.
2. Identifikujte štandard za výkresom: US Standard Gauge, Brown and Sharpe, AWG, SWG alebo BWG.
3. Pred porovnaním s 2 mm preveďte hodnotu meradla na milimetre.
4. Rozhodnite sa, či je popis funkčný alebo nominálny, a ponechajte hodnotu milimetra pod kontrolou, či je funkčný.
5. Na objednávku uveďte tolerančné pásmo, napríklad 2,0 mm plus alebo mínus 0,05 mm.
6. Pred uvoľnením nástrojového programu skontrolujte certifikát frézy alebo odmerajte prvú dodávku.

Dve minúty overovania pri cenovej ponuke sú lacnejšie ako prvý výrobok, ktorý zlyhá v hrúbke.

2 mm na meradlo vychádza z jednej myšlienky: 2 mm je miera a meradlo je konvencia pomenovania. Oceľový plech má zvyčajne hrúbku 14, hliníkový plech je bližšie k hrúbke 12, drôt má hrúbku 12 AWG alebo 14 SWG ​​a stena rúrky je blízko 14 BWG. Číslo je spoľahlivé len vtedy, keď je vedľa neho uvedený materiál a norma.

Gipfel vyrába zariadenia na tvarovanie rúrok a drôtov podľa nameraných rozmerov, a nie podľa meracích štítkov. Programy ohýbania, rezania, zrážania hrán a tvarovania koncov sa nastavujú z hrúbky steny a priemeru na výkrese s kontrolami FAT a SAT pred odoslaním, takže 2 mm popis zostane na stroji 2 mm. Ak pracujete prostredníctvom konverzie na živom projekte, pošlite svoje výkresy a tolerancie stien našim inžinierom a my potvrdíme, ako má byť stroj nakonfigurovaný.
