The Séria na tvarovanie rúr a profilov sa vzťahuje na kategóriu priemyselných strojov skonštruovaných na tvarovanie kovových rúr, rúrok a profilov do špecifických prierezových geometrií pomocou procesov kontinuálneho valcovania, ohýbania alebo vytláčania. Na rozdiel od zariadení na ohýbanie rúr, ktoré sa zameriavajú na smerové zakrivenie, stroje na tvarovanie rúr a profilov transformujú ploché pásy alebo surové predvalky na hotové prierezy, ako sú okrúhle rúry, štvorcové rúry, obdĺžnikové duté profily, C-kanály, Z-profily, Ω-profily a vlastné otvorené alebo uzavreté profily.
Tieto stroje sú základom v sektoroch vrátane stavebných oceľových konštrukcií, rámov automobilových karosérií, HVAC potrubí, solárnych montážnych systémov, políc a regálov a výroby nábytku. Moderná formovacia linka dokáže spracovávať materiál rýchlosťou 10-120 metrov za minútu , dramaticky prekonáva tradičné obrábanie alebo tvarovanie ohraňovacími lismi pre dlhodobú výrobu.
Ako funguje proces formovania
Základným princípom valcovania je progresívna plastická deformácia: plochý kovový pás sa kontinuálne posúva cez sériu párových valcovacích staníc, z ktorých každá postupne ohýba materiál bližšie k cieľovému profilu. V čase, keď pás opúšťa posledný priechod valca, je požadovaný prierez úplne vytvorený. Pre uzavreté profily (napr. okrúhle alebo štvorcové rúrky) vysokofrekvenčná indukčná zváracia jednotka spája hrany dohromady ihneď po konečnom tvarovaní.
Kľúčové fázy vo formovacej línii
- Odvíjanie a vyrovnávanie: Hydraulický odvíjač odvíja oceľový zvitok a vyrovnávač odstraňuje zvyškovú súpravu zvitkov, čím zaisťuje, že pás vstupuje do tvarovacej sekcie plochý a riadený ťahom.
- Preddierovanie (voliteľné): Servopoháňaná dierovacia stanica predbežne dieruje otvory, štrbiny alebo zárezy pred tvarovaním, pričom zachováva rozmerovú presnosť naprieč plochým polotovarom.
- Progresívne tvarovanie valcov: Typicky 8–24 valčekových staníc (v závislosti od zložitosti profilu) každý prispieva niekoľkými stupňami uhla ohybu, čím sa napätie rozdeľuje postupne, aby sa zabránilo praskaniu alebo zvlneniu okrajov.
- Zváranie a dimenzovanie (pre rúry): Vysokofrekvenčné indukčné zváranie (pracujúce pri 200–500 kHz) spája okraje rúrok. Sekcia veľkosti používa konečnú kalibráciu na dosiahnutie tesných tolerancií vonkajšieho priemeru ±0,1 mm alebo lepšie .
- Prerušenie letu: Lietajúca píla alebo nožnice so servosynchronizáciou reže profily na požadovanú dĺžku, zatiaľ čo linka beží nepretržite, čím sa eliminuje zastavenie výroby a udržiava sa priepustnosť.
- Vybíjanie a stohovanie: Automatizované výbehové stoly a baliace systémy zhromažďujú hotové časti na následné spracovanie alebo prepravu.
Kľúčové výhody oproti alternatívnym metódam tvárnenia
V porovnaní s lisovaním, vytláčaním alebo ručnou výrobou, Séria na tvarovanie rúr a profilov prináša merateľné výhody v oblasti produktivity, kvality a nákladov:
| Metrické | Linka na tvarovanie valcov | Stlačte brzdu | Ručná výroba |
|---|---|---|---|
| Rýchlosť výroby | 10–120 m/min | Obmedzené cyklami zdvihu | Veľmi pomaly |
| Rozmerová konzistencia | ±0,1–0,3 mm | ±0,3–1,0 mm | Variabilné |
| Materiálové využitie | > 98 % | 85 – 95 % | 70 – 85 % |
| Práca na tonu výstupu | Nízka (1 – 2 operátori) | Stredná | Vysoká |
| Zložitosť profilu | Vysoká (closed open) | Obmedzené na otvorené časti | Flexibilné, ale nekonzistentné |

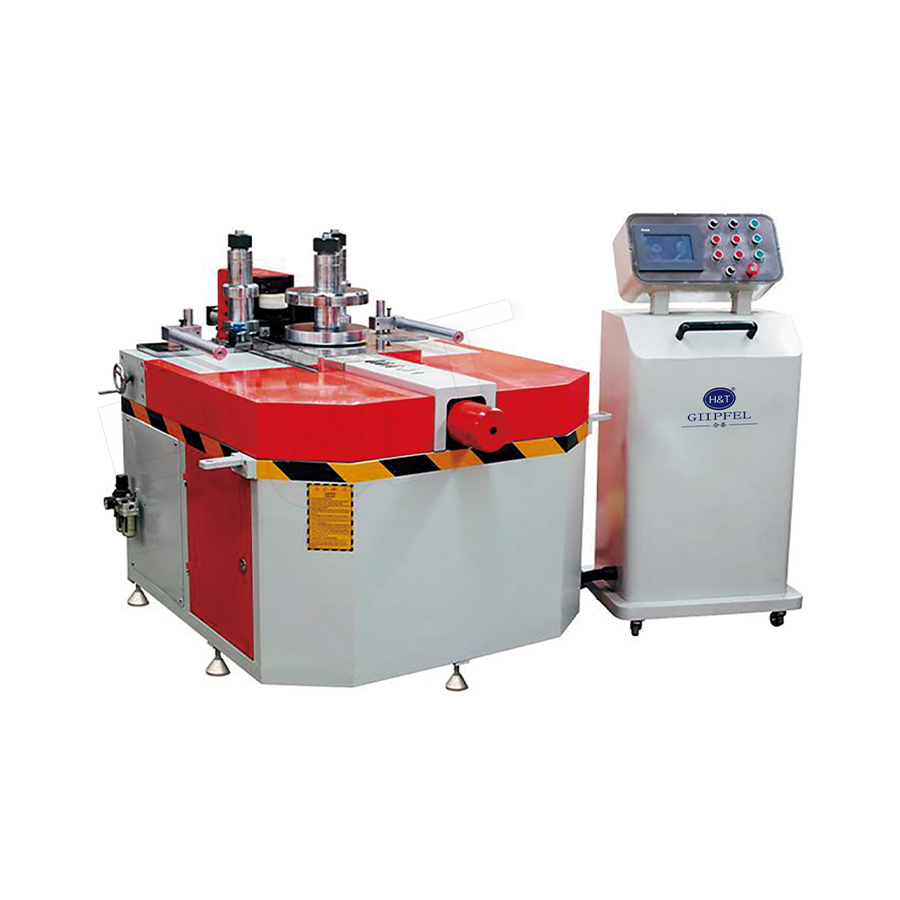

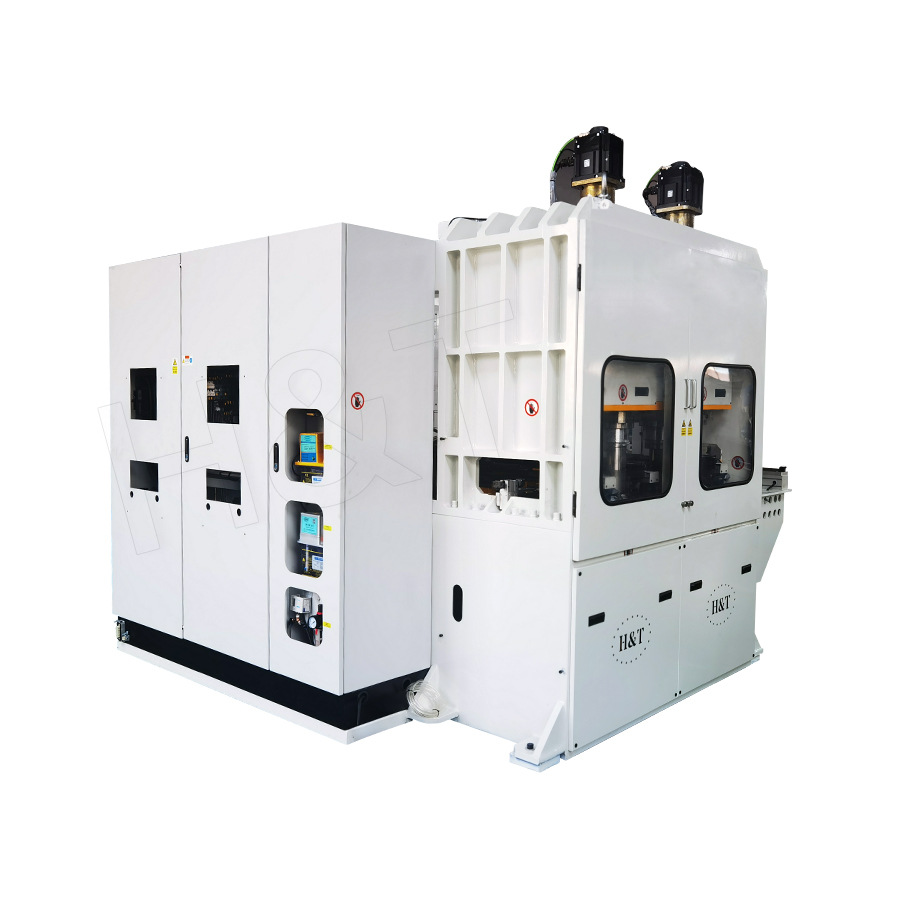

Typy strojov v rámci série
Séria na tvarovanie rúr a profilov zahŕňa niekoľko rôznych konfigurácií strojov, z ktorých každá je vhodná pre špecifické aplikácie:
Mlyn na rúry (linka na tvarovanie a zváranie rúr)
Určené na výrobu uzavretých kruhových, štvorcových alebo obdĺžnikových dutých profilov zo zvinutého pásu. Linka integruje tvárnenie, vysokofrekvenčné zváranie, dimenzovanie, vyrovnávanie a odrezávanie v jednom kontinuálnom prechode. Typický výstup zahŕňa rúrky z Ø10 mm až Ø219 mm v hrúbkach stien 0,5–8 mm, používané v nábytkárstve, automobilovom priemysle a konštrukčných aplikáciách.
Linka na formovanie valcovania za studena (otvorený profil)
Vytvára otvorené sekcie, ako sú C-väznice, Z-väznice, U-kanály, klobúkové sekcie a vlastné profily. Ide o kritické komponenty v prefabrikovaných kovových budovách, solárnych regáloch a skladovacích systémoch. CNC riadená ohýbacia jednotka môže vytvoriť mierny oblúk nahor, aby sa kompenzovalo vychýlenie pri prevádzkovom zaťažení.
Flexibilný alebo nastaviteľný stroj na tvarovanie profilov
Novšia generácia tvárniacich strojov vybavená servopoháňanými, bočne nastaviteľnými valcovými stojanmi umožňuje jedinému stroju vyrábať profily viacerých veľkostí (napr. C80 až C300) bez výmeny nástrojov. Čas prechodu sa skracuje z 4–8 hodín až menej ako 15 minút , vďaka čomu je ideálny pre dielne a malosériové objednávky.
Stroj na tvarovanie špirálových kanálov
Tento variant, špeciálne navrhnutý pre vzduchotechnické potrubia, špirálovito navíja úzky oceľový pás, aby vytvoril okrúhle alebo oválne potrubie s veľkým priemerom (100–2000 mm). Mechanizmus skladania so zámkovým švom spája susedné okraje pásov a vytvára súvislé vzduchotesné potrubie bez zvárania.
Materiálová kompatibilita a parametre spracovania
Moderné linky na tvarovanie rúr a profilov dokážu spracovať širokú škálu kovových materiálov. Výber rýchlosti tvárnenia, geometrie valcov a systému mazania musí byť prispôsobený materiálovým vlastnostiam:
- Uhlíková oceľ (SPCC, Q235, S235): Najbežnejší substrát. Medze klzu 235–355 MPa sú vhodné na tvárnenie valcovaním za studena bez predohrevu.
- Vysokopevnostná oceľ (HSLA, DP600, DP800): Vyžaduje silnejšie valčekové hriadele a zvýšený počet priechodov na rozloženie napätia. Kompenzácia pruženia musí byť zabudovaná do konštrukcie valčekového nástroja.
- Nerezová oceľ (304, 316L): Rýchlosť vytvrdzovania je výrazne vyššia ako u uhlíkovej ocele; Materiály valcov sa zvyčajne upravujú na karbidovú alebo kalenú nástrojovú oceľ, aby sa zabránilo odieraniu.
- Zliatiny hliníka (6061, 6063, 5052): Potrebné nízke tvarovacie sily; rýchlosť je možné zvýšiť, ale kvalita povrchu vyžaduje leštené valce, aby sa zabránilo poškriabaniu.
- Vopred pozinkovaný alebo natretý pás: Špeciálne tvarovacie mazivá a nezanechávajúce valčekové povlaky zachovávajú povrchovú úpravu počas tvarovania, čím eliminujú potrebu následného lakovania.
CNC riadenie a integrácia inteligentnej výroby
Súčasné linky na tvarovanie rúr a profilov sú vybavené riadiacimi systémami PLC alebo CNC, ktoré automatizujú kľúčové parametre a uľahčujú integráciu do inteligentných výrobných prostredí:
- Servopoháňané podávanie a vypínanie: Presnosť dĺžky ±0,5 mm na 6-metrový úsek je dosiahnuteľný prostredníctvom spätnej väzby kódovača na hnacích valcoch a servosynchronizovaných lietajúcich nožníc.
- Automatická správa receptov: Operátori môžu uložiť a vyvolať stovky profilov produktov (šírka, výška, polomer rohov, vzory otvorov) ako digitálne recepty, čím sa znížia chyby pri nastavovaní.
- Inline kontrola kvality: Laserové meracie hlavy alebo kamerové systémy nepretržite kontrolujú rozmery profilu a spúšťajú alarmy alebo automatické úpravy, keď odchýlky prekročia toleranciu.
- Konektivita MES/ERP: Moderné riadiace jednotky podporujú protokoly OPC-UA alebo MQTT, čo umožňuje nahrávanie výrobných údajov v reálnom čase do systémov vykonávania výroby na sledovanie a monitorovanie OEE.
Dizajn nástrojov: Základ presnosti profilu
Súprava valčekových nástrojov je najdôležitejšou investíciou do linky na tvarovanie profilu. Zlý dizajn nástrojov vedie k zvlneniu hrán, vyklenutiu, skrúteniu a značeniu povrchu – chybám, ktoré sa ťažko opravujú po prúde. Medzi osvedčené postupy v oblasti nástrojov patria:
- Dizajn založený na simulácii: Softvér FEA (Finite Element Analysis) sa používa na modelovanie kvetinového vzoru (sekvencia tvarov prierezu od plochého pásu po hotový profil), predpovedanie distribúcie napätia, spätného pruženia a predĺženia okraja pred rezaním fyzických nástrojov.
- Výber materiálu: Valčeky sa zvyčajne vyrábajú z Nástrojová oceľ Cr12MoV alebo GCr15 , tvrdené na 58–62 HRC, poskytujúce životnosť niekoľko miliónov metrov pred renováciou.
- Dizajn valčekového priechodu: Každý prechod by nemal priniesť viac ako 25–30° dodatočného uhla ohybu na tenkom materiáli (0,5–1,5 mm), aby sa zabránilo stenčovaniu materiálu alebo praskaniu na ohyboch.
- Systémy rýchlej výmeny nástrojov: Modulárne stojany na valce s uzamykaním kužeľových valcov umožňujú výmenu celej súpravy nástrojov za menej ako 2 hodiny, čím podporujú rýchlu výmenu produktu.
Typické aplikácie podľa odvetvia
| priemysel | Typické produkty | Kľúčové požiadavky |
|---|---|---|
| Stavebníctvo | Vaznice, koľajnice, duté profily | Vysoká speed, HSLA capability |
| Automobilový priemysel | Rámy dverí, koľajničky sedadiel, strešné oblúky | Tesné tolerancie, AHSS/UHSS |
| Solárna energia | Montážne koľajnice, ramená sledovačov | Tvarovanie hliníka, kvalita povrchu |
| HVAC | Špirálové potrubia, pravouhlé potrubia | Celistvosť švov, pozinkovaná pažba |
| Nábytok a police | Stojany regálov, regálové nosníky | Predfarbený pás, nízka hlučnosť |
Bežné otázky o sérii tvarovania rúr a profilov
Aké je minimálne množstvo objednávky vhodné pre vyhradenú formovaciu linku?
Valcovanie je nákladovo najefektívnejšie pri objemoch vyššie 50–100 ton mesačne na profil pre pevné linky nástrojov. Flexibilné CNC-nastaviteľné stroje však môžu byť ekonomické pre menšie série (až 5–10 ton na objednávku), pretože náklady na výmenu nástrojov sú eliminované.
Ako dlho trvá návrh a výroba nástrojov?
Pre štandardný profil (väznica C alebo Z, štvorcová rúra) možno nástroje navrhnúť a vyrobiť v 3–6 týždňov . Komplexné vlastné profily s úzkymi toleranciami alebo viacnásobnými ohybmi môžu vyžadovať 8–12 týždňov vrátane validácie simulácie a skúšobných behov.
Môže jedna tvarovacia linka vyrábať okrúhle aj štvorcové rúry?
Áno, s výmenou nástrojov. Mnohé frézy na rúry sú navrhnuté ako kombinované linky, ktoré prepínajú medzi okrúhlymi, štvorcovými a obdĺžnikovými sekciami výmenou valcov kalibračnej sekcie pri zachovaní rovnakého členenia a dokončovacích nástrojov. Premena si zvyčajne vyžaduje 2–4 hodiny .
Čo spôsobuje chyby v prehnutí alebo skrútení tvarovaných profilov?
Vybočenie (pozdĺžne zakrivenie) je zvyčajne spôsobené nerovnomerným predĺžením okraja alebo nesprávne zarovnanými priechodmi valcov. Skrútenie je výsledkom asymetrických tvárniacich síl na nesymetrických profiloch. Oboje je korigované prepracovaním valcového priechodu, úpravami vedenia alebo pridaním vyrovnávacej časti po poslednom tvarovacom priechode.
Aký plán údržby sa odporúča pre valce formovacej linky?
Každá kontrola ložísk a mazania 500 prevádzkových hodín ; kontrola opotrebenia alebo odštiepenia povrchu valcov každých 1 000 hodín. Valce z kalenej ocele si po spracovaní zvyčajne vyžadujú renováciu (opätovné brúsenie). 2-5 miliónov metrov pásu, v závislosti od abrazivity materiálu a tvárniaceho tlaku.
Výber správnej línie tvarovania rúr a profilov
Výber správneho systému tvárnenia si vyžaduje vyhodnotenie niekoľkých vzájomne závislých faktorov. Systematický prístup zabraňuje nákladným nesúladom medzi schopnosťou stroja a výrobnými požiadavkami:
- Zložitosť profilu: Spočítajte počet ohybov, minimálny polomer rohu (zvyčajne ≥0,5× hrúbka materiálu) a či je sekcia otvorená alebo zatvorená. Zložitejšie profily vyžadujú viac valčekových staníc a dlhšie dĺžky liniek.
- Rozsah materiálu a hrúbka: Definujte najtvrdší materiál a maximálnu hrúbku, aby ste zaistili rám stroja, výkon pohonu (zvyčajne 15-200 kW v závislosti od veľkosti) a nástroje sú primerane hodnotené.
- Požadovaný výstupný objem: Vypočítajte ročné požiadavky na tonáž pre správnu rýchlosť tvarovania a kapacitu manipulácie so zvitkami (zvyčajná kapacita odvíjača 5-25 ton ).
- Následná integrácia: Zvážte, či sa linka musí napájať priamo do zváracej stanice, dierovacieho modulu alebo baliaceho systému, aby sa eliminovala medziprocesová manipulácia.
- Podlahová plocha a inžinierske siete: Typicky zaberá mlyn s plnými rúrami od odvíjača po stohovač 20-60 metrov na dĺžku; zaistite dostupnosť dostatočného stlačeného vzduchu, chladiacej vody a elektrického napájania.
