The Séria na rezanie a zrážanie rúrok je integrované inteligentné výrobné riešenie, ktoré kombinuje vysoko presné rezanie rúr s automatizovaným skosením hrán (skosenie a odihlovanie) v nepretržitom, synchronizovanom pracovnom postupe. Séria typicky obsahuje tri základné moduly: a plne servo okružná píla na rezanie bez otrepov, a stroj na zrážanie hrán pre koncové spracovanie a an automatizovaný ovládač výrobnej linky ktorý sekvenuje a spája obe operácie.
Tento systém priamo rieši bolestivé body tradičného manuálneho rezania – vrátane nekonzistentných uhlov rezu, nadmerných otrepov, bezpečnostných rizík rotujúcich nožov a nízkeho hodinového výkonu – tým, že poskytuje opakovateľné, vysokokvalitné výsledky pri rýchlostiach, ktorým sa manuálne metódy nedokážu vyrovnať. Je široko používaný vo výrobe strojov, automobilových súčiastok, železničnej dopravnej infraštruktúre a stavebných oceľových konštrukciách.
Ako funguje proces rezania a zrážania hrán
Fáza 1 – Podávanie trubice a polohovanie
Surové rúry – zvyčajne v dĺžkach 3–12 metrov – sa nakladajú na podávací dopravník alebo valčekový stôl. Servopoháňaný podávací vozík uchopí rúrku a posunie ju do naprogramovanej polohy rezu s presnosťou dĺžky ±0,2 mm . Pri výrobe s vysokou zmesou riadiaci systém načíta údaje o zozname kusov z centrálneho systému riadenia výroby a automaticky prispôsobí dĺžku podávania medzi objednávkami.

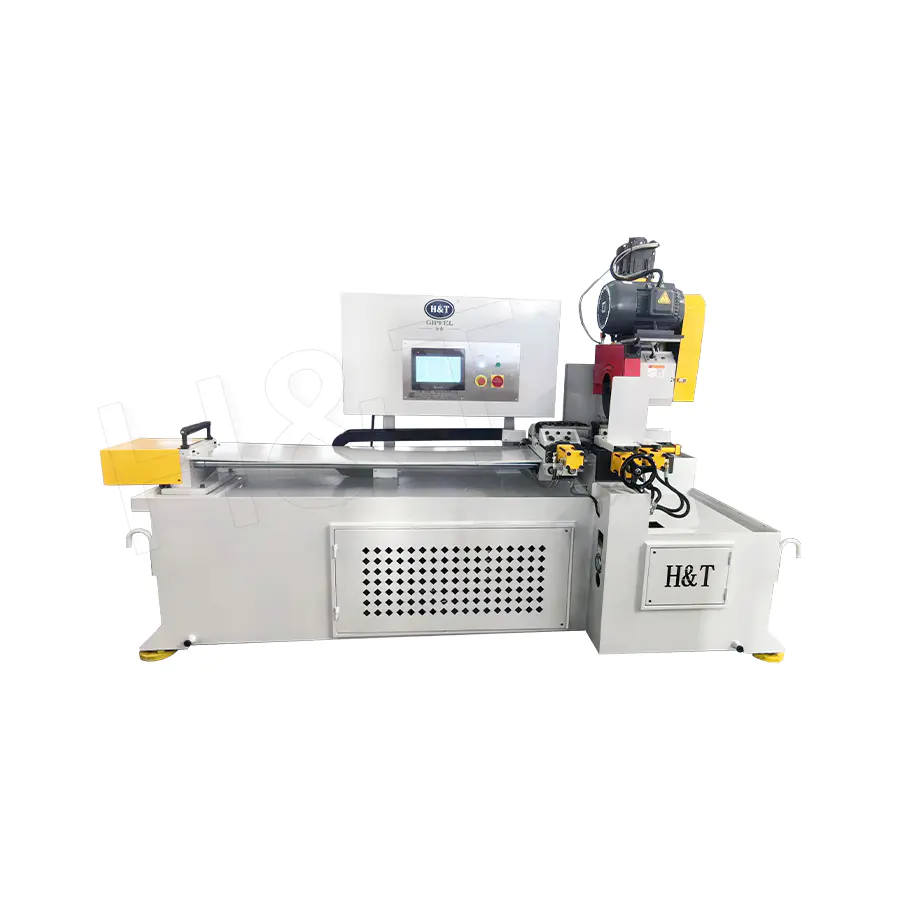

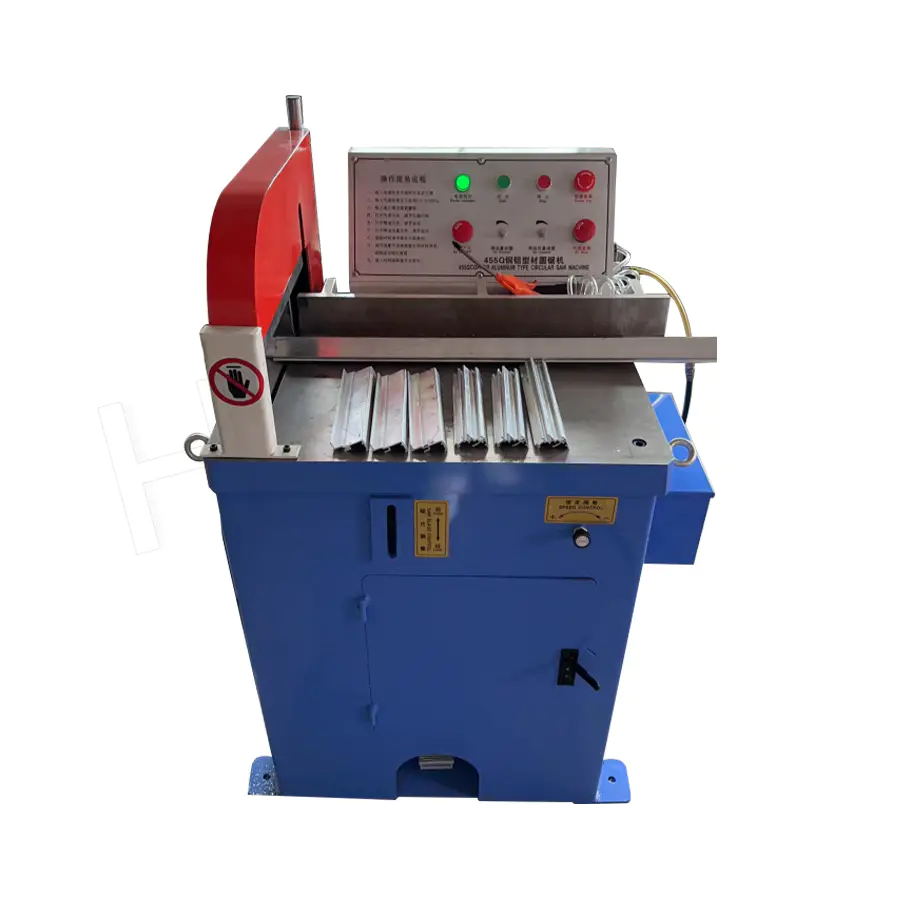

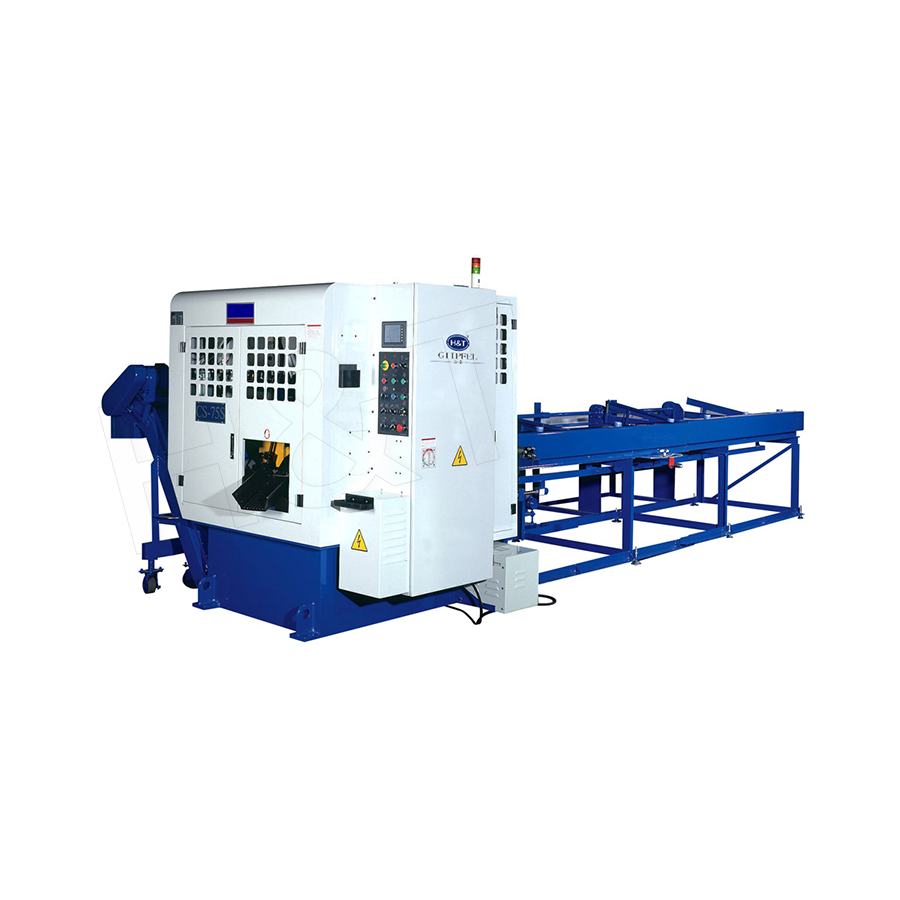

Fáza 2 – Rezanie kotúčovou pílou plne servo
Jednotka kotúčovej píly využíva servoriadenú os podávania na posúvanie kotúča do rúrky pri optimalizovanej rýchlosti posuvu prispôsobenej hrúbke steny rúrky a materiálu. Medzi kľúčové technické vlastnosti patrí:
- Ovládanie rýchlosti čepele: Variabilné otáčky vretena (zvyčajne 1 500 – 4 500 ot./min.) sa automaticky vyberajú na základe triedy materiálu (uhlíková oceľ, nehrdzavejúca oceľ, hliník), aby sa maximalizovala životnosť kotúča a kvalita rezu.
- Kolmosť čela rezu: Servo ovládanie zachováva pravouhlosť rezanej plochy v rozmedzí 0,1° , čím sa eliminuje uhlová odchýlka bežná v systémoch ručných alebo pneumatických píl.
- Minimálna deformácia: Proces rezania za studena nevytvára žiadnu tepelne ovplyvnenú zónu (HAZ) a zanedbateľnú deformáciu konca rúrky, čím sa zachovávajú mechanické vlastnosti materiálu a stav povrchu na čelnej strane rezu.
- Krátka tvorba triesok: Správna geometria čepele a rýchlosť posuvu vytvárajú skôr krátke, zvládnuteľné triesky než dlhé špirály, čím sa znižuje zapletenie triesok a potreba častého odstraňovania triesok.
Fáza 3 – Automatizovaný prechod na zrážanie hrán
Rezané rúrky sa prenášajú automaticky – cez servopoháňané dopravníky, posunovače dielov alebo robotické vyberanie a umiestňovanie – do stanice na zrážanie hrán. To eliminuje ručnú manipuláciu medzi týmito dvoma operáciami a zaisťuje, že rezaná rúrka si zachová správnu orientáciu pre proces skosenia.
Fáza 4 – Zrážanie hrán a odhrotovanie
Stroj na zrážanie hrán spracováva jeden alebo oba konce rúrky súčasne (obojstranné zrážanie hrán). Rotujúci nástroj na zrážanie hrán s viacerými čepeľami alebo fréza s tvrdokovovými doštičkami vytvára presne uhlové skosenie (zvyčajne 30°, 45° alebo vlastné uhly ), odstraňuje otrepy z otvoru rúry a vonkajšieho priemeru a spája prechod medzi rezanou plochou a stenou rúry. Šírka čela a uhol skosenia sú programovateľné a opakovateľné ±0,05 mm a ±0,5° resp.
Výkonnostné výhody oproti tradičným metódam
| Ukazovateľ výkonu | Automatizovaná séria | Ručné / abrazívne rezanie |
|---|---|---|
| Presnosť dĺžky rezu | ±0,2 mm | ±1–3 mm |
| Cut-Face Burr | Zanedbateľné / žiadne | Významné; vyžaduje ručné odihlovanie |
| Tepelne ovplyvnená zóna | Žiadne (rezanie za studena) | Prítomný (brúsne / rezanie plameňom) |
| Priepustnosť (oceľová rúrka Ø50 × 3 mm) | 400 – 800 rezov/hod | 60-120 rezov/hod |
| Bezpečnostné riziko operátora | Nízka (uzavretá, strážená) | Vysoká (odkrytá čepeľ, iskry) |
| Konzistencia uhla skosenia | ±0,5° | ±3–5° (ručná brúska) |
Použiteľné materiály a špecifikácie rúr
The Séria na rezanie a zrážanie rúrok je navrhnutý tak, aby zvládol širokú škálu kovových materiálov a geometrií rúr. Prispôsobenie parametrov stroja materiálovým vlastnostiam je rozhodujúce pre optimalizáciu životnosti nástroja a kvality rezu:
- Uhlíková oceľ a legovaná oceľ (do 1 000 N/mm²): Najbežnejší substrát. Štandardné pílové kotúče z tvrdokovu zvyčajne poskytujú vynikajúcu životnosť nástroja 5 000 – 15 000 rezov na čepeľ na tenkostennej trubici.
- Nerezová oceľ (304, 316, 2205 duplex): Vyžaduje nižšie rezné rýchlosti a kvalitnejšie povlaky karbidových čepelí (TiAlN) na zvládnutie mechanického kalenia. Odporúča sa rezná kvapalina s prísadami bez obsahu síry, aby sa zabránilo kontaminácii rezanej plochy.
- Zliatiny hliníka: Vysoké rezné rýchlosti (až 4 500 ot./min.) a leštená geometria čepele zabraňujú tvorbe rezov. Odstup triesok je kritickejší kvôli tendencii hliníka k rozmazávaniu.
- Meď a mosadz: Mäkké materiály sa ľahko režú, ale vyžadujú ostré čepele a špecifické vedenie triesok, aby sa zabránilo opätovnému privareniu triesok na rezanú plochu.
Typický rozsah kapacity stroja: vonkajšie priemery od Ø10 mm až Ø220 mm , hrúbky steny od 0,5 mm do 20 mm a dĺžky rezu od 50 mm do 6 000 mm na kus, v závislosti od konfigurácie stroja.
Priemyselné aplikácie
Komponenty automobilového výfuku a podvozku
Výfukové potrubie, priečniky podvozku a závesné rúrky vyžadujú presné dĺžky rezu a konce bez otrepov, aby sa zabezpečilo správne nasadenie zostavy a kvalita zvarových spojov. Podpora automatizovaných línií rezania a skosenia dodanie just-in-time rezaných rúrových sekcií priamo do zváracích robotov na montážnych linkách v automobiloch, s automatickým zaznamenávaním sledovania šarží.
Konštrukcie železničnej dopravy
Konštrukčné rúry používané v rámoch železničných vozňov a nosných konštrukciách koľají musia spĺňať prísne rozmerové tolerancie a požiadavky na kvalitu povrchu. Rezanie za studena eliminuje mikroštrukturálne zmeny spôsobené abrazívnym alebo plameňovým rezaním, pričom zachováva odolnosť oceľových rúr s vysokou pevnosťou proti únave používaných v koľajniciach kritických z hľadiska bezpečnosti.
Zostavy hydraulických a pneumatických rúr
Vysokotlakové hydraulické vedenia vyžadujú dokonale štvorcové rezné konce bez otrepov, aby sa zaistilo tesné spojenie objímky alebo kompresného fitingu. Jediný otrep alebo uhlová odchýlka na rezanej ploche môže spôsobiť zlyhanie tesnenia pod tlakom, čo vedie k nákladným poruchám v teréne. Schopnosť série zachovať pravouhlosť rezu 0,1° robí z neho štandardnú voľbu pre výrobcov hydraulických rúr.
Stavebné a oceľové konštrukcie
Konštrukčné duté profily pre stavebné rámy, mosty a priemyselné objekty sa vyrábajú vo veľkých objemoch s rôznymi dĺžkami rezu. Je možné vykonávať automatizované výrobné linky s programovateľnou funkciou cut-listu viac rôznych dĺžok v jednej zmene bez zastavenia na manuálne meranie alebo značenie, čím sa maximalizuje doba prevádzky.
Integrácia CNC riadenia a riadenia výroby
Riadiaca jednotka automatizácie, ktorá spája moduly na rezanie a zrážanie hrán, poskytuje viac než len jednoduché sekvenovanie – funguje ako centrum riadenia výroby:
- Import zoznamu položiek: Výrobné zákazky sa importujú zo systémov ERP/MES ako súbory so zoznamom nárezov (CSV alebo XML) a stroj automaticky sekvenuje rezy, aby sa minimalizovali zvyškové odrezky a maximalizoval sa výťažok materiálu.
- Sledovanie životnosti nástroja: Riadiaca jednotka monitoruje kumulatívny čas rezania kotúča a počet rezov a upozorňuje operátora na plánované výmeny kotúča skôr, ako opotrebenie spôsobí zhoršenie kvality, čím sa zabráni produkcii mimo tolerancie.
- Hlásenie výroby: Správy o zmenovej výrobe (rezané kusy, celková dĺžka spracovania, prestoje, výmena čepele) sa generujú automaticky a možno ich exportovať do systémov riadenia kvality.
- Diaľková diagnostika: Ethernetové pripojenie umožňuje vzdialený prístup k stavu stroja, protokolom alarmov a nastaveniam parametrov, čím umožňuje rýchlejšie riešenie problémov tímom technickej podpory bez návštevy na mieste.
Bežné otázky týkajúce sa série na rezanie rúr a zrážanie hrán
Aký je rozdiel medzi rezom kotúčovej píly a rezom pásovej píly na rúrky?
Rezanie kotúčovou pílou ponúka výrazne vyššiu rýchlosť a kvalitu rezu pre rúrkové aplikácie. Kotúčová píla môže dokončiť rez na rúrke z uhlíkovej ocele Ø 50 mm 3–8 sekúnd oproti 30–90 sekundám pri pásovej píle. Kotúčové píly tiež vytvárajú užšiu šírku zárezu (1,5–3 mm oproti 2–4 mm pri pásových pílach), čím sa znižuje plytvanie materiálom. Pásové píly sú však vhodnejšie na rezanie hrubostenných častí s veľmi veľkým priemerom, kde je kruhový kotúč nepraktický.
Dokáže stroj na zrážanie hrán súčasne spracovať vonkajšie aj vnútorné skosenie?
áno. Moderné kombinované nástroje na zrážanie hrán spracovávajú skosenie vonkajšieho priemeru, skosenie vnútorného priemeru a čelo súčasne v jedinom ponorení, pričom sa zvyčajne dokončujú oba konce rúrky v Celkom 8-15 sekúnd . Toto je kritické pre aplikácie na prípravu zvaru, kde sa musí dokončiť vonkajšie skosenie (pre drážku zvaru) aj vnútorné odhrotovanie (pre čistotu toku).
Ako rýchlo sa dá linka prekonfigurovať na iný priemer rúry?
S rýchlovýmenným upínacím a vodiacim systémom zvyčajne vyžaduje zmena priemeru 10–20 minút , vrátane výmeny čeľustí skľučovadla a nastavenia nástroja na zrážanie hrán. CNC riadené nastaviteľné vodiace lišty na niektorých systémoch umožňujú zmeny priemeru v rámci naprogramovaného rozsahu (napr. Ø20–Ø100 mm) len so zadaním parametra, čo nevyžaduje žiadnu fyzickú zmenu nástrojov.
Aká je typická životnosť kotúča a ako to ovplyvňuje náklady na rez?
Pre pílový kotúč Ø180 mm s karbidovým hrotom na rezanie rúrky z uhlíkovej ocele Ø50 × 3 mm je typická životnosť kotúča 8 000 – 15 000 rezov . Pri cene kotúča približne 150 – 300 USD sú náklady na spotrebný materiál na jeden rez pod 0,03 USD – malý zlomok nákladov na prácu a kvalitu spojených s ručným rezaním a odihlovaním.
